1.

拆下手动变速器总成。 手动变速器总成拆卸

2.

用T10028限制住飞轮。

3.

逐渐松开并拆下6个把离合器盖总成固定到飞轮上的螺栓并废弃。 ../graphics/xwc874510390398776076.cgm

4.

拆下离合器壳总成并取出从动盘。

1.

目视检查膜片分离指有无磨损或不规则高度。

2.

检查离合器的从动盘有无磨损或机油污染的痕迹。如有必要，成对更换从动盘和离合器盖。

3.

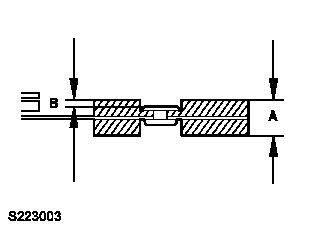

测量离合器盘的厚度，如果小于维修极限，成对更换从动盘和离合器盖。 12 从动盘厚度（压缩时）A 新的从动盘 7.5mm 维修极限值 5.9mm

4.

测量铆钉的深度，如果小于维修极限，就成对更换从动盘和离合器盖。 13 铆钉深度B 新的从动盘 1.2mm 维修极限值 0.2mm

5.

检查压盘有无磨损或损坏的痕迹。

6.

检查传动片有无过热的痕迹（深黄色至蓝色的颜色）。如有必要，成对更换掉从动盘和离合器盖。

7.

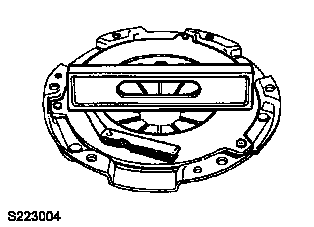

用直角边缘尺和塞尺在4个独立的点处检查压盘的表面的平整度。如果变形量超过了维修极限值，就成对更换从动盘和离合器盖。 14 压盘的变形 维修极限 0.15mm

8.

检查中央分离油缸有无磨损或损坏的痕迹，如有必要就更换掉。

9.

清洁压盘和飞轮、定位销和销孔。

10.

检查飞轮有无划伤痕迹或其它损坏。如果磨损或损坏，就应更换掉。

1.

把指定润滑脂涂到离合器从动盘的花键上。

2.

用T22001对准从动盘和压盘。 ../graphics/xwc3780577549663892352.cgm

3.

确保从动盘对准到压盘的中心。

4.

用T22001将离合器总成装到飞轮上。

5.

装上3个把压盘固定到飞轮上的螺栓，用手指拧紧。

6.

装上剩余的3个把压盘固定到飞轮上的螺栓，用手指拧紧。

7.

用T10028把飞轮限制住，按对角线的顺序，逐渐加力将螺栓拧紧至25Nm。注意压板定位螺栓。 ../graphics/xwc2054645394324376222.cgm

8.

拧紧6个把压盘固定到飞轮上的螺栓。

9.

拆除T22001。

10.

装上手动变速器总成。 手动变速器总成
