1.8T凸轮轴正时带
101018
拆卸
安装
拆卸
1. 断开蓄电池的接地端。
2. 拆下正时带前上盖。
正时带前上盖拆卸
3. 把发动机支撑在千斤顶上。
说明：为防止对零件的损坏，用一块木板或硬的橡胶垫在零件底下。
4. 松开把动力转向储液罐固定在发动机右液压悬置上的3个螺栓，并将储液罐移到一边。
../graphics/xwc8533077376700485485.cgm
5. 拧下把发动机右液压悬置固定到发动机上的3个螺栓并废弃。
../graphics/xwc2135284671075700050.cgm
6. 拧下把发动机右液压悬置固定到车身上的2个螺栓。
7. 拆下发动机右液压悬置。
8. 顺时针转动曲轴以对准凸轮轴带轮的标记。
说明：千万不要用凸轮轴带轮、凸轮轴带轮螺栓或正时带来转动曲轴。
Graphic
9. 装上T10029。
10. 检查并确保曲轴皮带轮上的正时标记和正时带下前上盖的标记对准。
说明：拆卸曲轴皮带轮时，必须先用专用工具锁止飞轮。拆卸螺栓时不建议使用风枪，以避免产生过大的冲击。
11. 拆下曲轴皮带轮。
曲轴皮带轮拆卸
12. 拧下2个固定PAS泵张紧轮的螺栓并拆下张紧轮（如有此张紧轮）。
Graphic

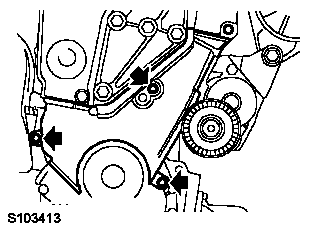

13. 拧下3个螺钉并取下正时带前下盖和密封。
Graphic

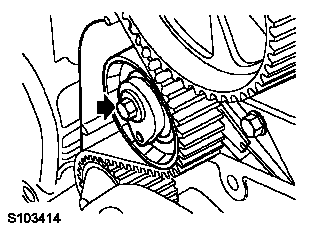

14. 拧下并废弃掉正时带张紧轮螺栓，并拆下张紧轮。如果还要装原来的皮带，标记下皮带上的转动方向。
Graphic
15. 取下凸轮轴正时带。
说明：只能用手指松开凸轮轴带轮上的皮带。金属撬棒可能会损坏皮带和带轮。
说明：如果拆下缸盖或安装了新的正时齿轮和带轮、张紧轮或冷却泵，就要更换正时带。正时带必须小心储藏和处理。
说明：存放正时带的时候要保证弯曲的半径大于50 mm。千万不要用扭曲或对折正时带，因为这样会损坏强化纤维。如果在正时盖上发现有碎片，而不是灰尘，则这样的正时带不能使用。如果正时带与发动机卡住过，则这样的正时带不能使用。如果皮带的运行里程超过了保修保养的规定值，也不能再使用此正时带。不要用被机油或冷却液污染过的皮带，被污染过会改变它们的化学结构。
16. 从曲轴上拆下曲轴正时齿轮。
1.8T凸轮轴正时带
安装
1. 清洁正时齿轮和带轮。
说明：如果烧结的带轮已经污染了过多的机油，它们就必须泡到溶剂中，然后在安装前用干净的溶剂彻底清洗。因为烧结的带轮的多孔性结构，内含的机油会慢慢的释放出来并且会污染新的皮带。
2. 把曲轴正时齿轮装到曲轴上。
3. 检查曲轴齿轮上的孔和机油泵上的法兰是否对准。
Graphic
4. 装上正时带张紧轮，固定在如时钟9点的位置，拧紧新的夹紧螺栓，直到刚好能移动张紧轮杆。
Graphic
5. 确保凸轮轴带轮标记对准。
6. 只能用手指装上正时带。确保皮带能在曲轴齿轮间运转，而且在安装的过程中排气凸轮轴带轮是张紧的。
说明：如果装的是原来的正时带，要确保旋转方向的标记对着正确的方向。
7. 检查并保证正时带装在所有齿轮和皮带张紧轮的中央。
8. 清洁正时带前下盖。
9. 把密封装到盖上。
10. 装上正时带前下盖并把螺钉拧紧到8–11Nm。
11. 清洁PAS皮带张紧器和结合面（如有此张紧器）。
12. 装上PAS皮带张紧器并拧紧螺栓至25Nm（如有此张紧器）。
13. 装上曲轴皮带轮。
曲轴皮带轮安装
14. 拿开T10029。
15. 用一Allen键，逆时针方向转动张紧轮杆，并使指针和如图所示的指针线对准。
Graphic
16. 如果要装原来的皮带，那么指针就必须对准好，这样指针线就靠近指针的下区域。
Graphic
17. 把张紧轮螺栓拧紧到20–23Nm。
说明：指针应该从上面接近标识记号。如果指针过了标识记号，那就必须完全的放松张紧度，然后重新张紧调整程序。
18. 把扳手放到曲轴辅助皮带轮上，转动曲轴2 整圈，对准凸轮轴带轮正时标记。
说明：千万不要用凸轮轴带轮、凸轮轴带轮螺栓或正时带来转动曲轴。
19. 检查指针与指针线的对准情况。
20. 如果指针对得不准，松开螺栓直到刚好移动张紧轮杆。顺时针转动张紧轮杆直到张紧完全解除，然后逆时针转动张紧轮杆直到指针能与指针线正确对准。
21. 把张紧器螺栓拧紧到20–23Nm。
22. 转动曲轴2整圈，对准正时标记。
23. 检查指针与指针线的对准情况，如果不正确，重复调整程序。
24. 装上正时带前上盖。
正时带前上盖安装
25. 清洁发动机右液压悬置和结合面。
26. 将发动机右液压悬置固定到车身和发动机上，装上把右液压悬置固定到车身的2个螺栓，并拧紧至90–110Nm。
27. 装上把发动机右液压悬置固定到发动机上的3个新螺栓，并拧紧至90–110Nm。
28. 将动力转向储液罐固定到发动机右液压悬置上，并装上螺栓，拧紧至7–10Nm。
29. 降低并拿开千斤顶。
30. 连上蓄电池的接地端。
