1.

拆下手动变速器总成。 手动变速器总成拆卸

2.

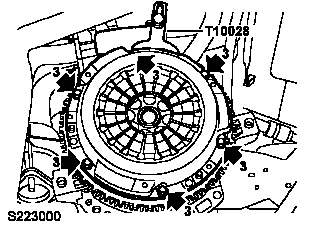

用T10028限制住飞轮。

3.

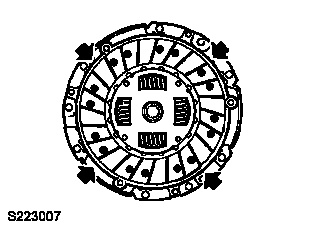

逐渐松开并拆下6个把离合器盖总成固定到飞轮上的螺栓。

4.

拆下离合器壳总成并取出从动盘。 graphics/xwc3560611834908945677.cgm

5.

拆下分离轴承。 graphics/xwc3405398641410730664.cgm

1.

目视检查膜片分离指有无磨损或不规则高度。

2.

检查离合器的从动盘有无磨损或机油污染的痕迹。如有必要，更换掉从动盘。

3.

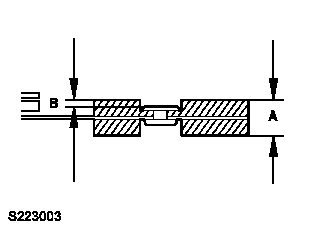

测量离合器盘的厚度，如果小于维修极限，更换掉从动盘。 8 从动盘厚度（压缩时）A 新的从动盘 7.5mm 维修极限值 5.9mm

4.

测量铆钉的深度，如果小于维修极限，就更换掉从动盘。 9 铆钉深度B 新的从动盘 1.2mm 维修极限值 0.2mm

5.

检查压盘有无磨损或损坏的痕迹。检查传动片有无过热的痕迹（深黄色至蓝色的颜色）。如有必要，更换掉压盘。 说明：如果离合器压盘意外掉落，就必须更换掉。如从动盘因磨损更换时，建议同时更换压盘。

6.

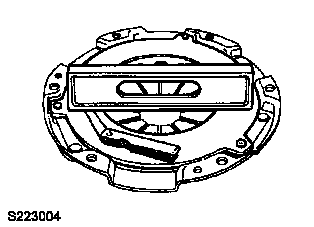

用直角边缘尺和塞尺在4个独立的点处检查压盘的表面的平整度。如果变形量超过了维修极限值，就更换掉压盘。 10 压盘的变形 维修极限 0.15mm

7.

检查分离轴承有无磨损或损坏的痕迹，如有必要就更换掉。

8.

清洁压盘和飞轮、定位销和销孔。

9.

检查飞轮有无划伤痕迹或其它损坏。如果磨损或损坏，就应更换掉。

1.

清洁分离轴承的导向套。

2.

用指定润滑脂润滑分离轴承的导向套。

3.

装上分离轴承。

4.

把指定润滑脂涂到离合器从动盘的花键上。

5.

把从动盘固定到压盘上时，注意安装方向。

6.

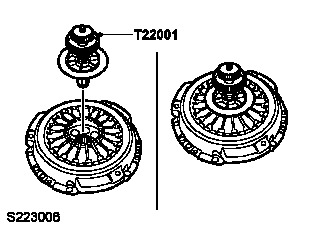

用T22001对准从动盘和压盘。

7.

确保从动盘对准到压盘的中心。

8.

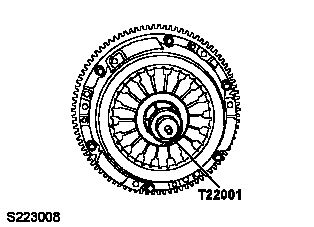

用T22001将离合器总成装到飞轮上。

9.

装上6个把压盘固定到飞轮上的螺栓，用手指拧紧。

10.

用T10028把飞轮限制住，按对角线的顺序，逐渐加力将螺栓拧紧至25Nm。

11.

拿开从动盘对准工具T22001。

12.

装上手动变速器总成。 手动变速器总成安装
