修理指南
动力助力转向系统-压力测试
380410
检查
调整
检查

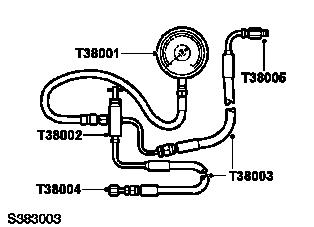

1. 测试设备
Graphic
把压力表T38001和软管装到阀总成T38002上并拧紧接头。
把2个软管T38003装到阀总成T38002上并拧紧接头。
2. 断开蓄电池的负极。
说明：小心操作，保证不能让机油或其它液体进入或污染发电机。
3. 放置好容器以收集PAS系统溢出的油液。
4. 清洁动力转向泵、连接管和管接头。
5. 拆下把转向机进油管固定到动力转向泵上的对接螺栓。
6. 把接头T38005和密封垫圈装到动力转向泵上。
7. 用对接螺栓和密封垫圈把接头T38004装到动力转向机供油管上。
8. 把软管T38003连接到T38004和T38005上。
9. 确保所有的管和安装件都与旋转部件不接触。
10. 把压力表挂到发动机罩下安全的地方。
11. 连上蓄电池的负极。
12. 起动发动机并给动力助力转向系统排气。
动力转向(PAS)系统排气
13. 检查动力转向泵的液位并加满。
保养指南
当发动机怠速运转并处于正常运转温度的时候，慢慢转动转向盘并保持在锁止位置。
在相对的锁止位置重复此压力测试。
测试压力应该慢慢的增加，从5bar到90bar，根据路面条件，当转向处于全锁止位置的时候，压力可能会升高到90bar。
14. 测试程序：
确保转向系统没有泄漏，并且测试的时候有最大的液位。
当测试装备阀打开的时候，起动发动机。
当发动机怠速运转的时候，松开转向盘，压力读数应该为5bar甚至更低。
压力如果超出上面的值就表明可能有故障。
动力助力转向系统-压力测试
调整
1. 为判断故障是在转向泵还是在转向机，关闭测试阀最多5秒种。如果测试阀关闭时间过长，就会导致泵的损坏。
2. 如果压力表上的读数不能达到85-95bar（最大泵压力）之间，那么泵就有故障。
3. 如果泵的最大压力是正确的，就可能是转向机有故障。
4. 测试完成后，停止发动机。
5. 松开蓄电池的负极。
6. 拆下测试设备接头。
7. 从动力转向泵和动力转向机进油管上拆下接头。
8. 装上新的密封垫圈，把供油管装到动力转向泵上，并拧紧对接螺栓到38–42Nm。
9. 清洁底盘和周围区域。
10. 装上动力转向储油罐。
11. 检查动力转向系统的液位。
保养和润滑
12. 连接蓄电池的负极。
